英伟达GPU通信方式概述
Categories: Hpc
一，GPU 多卡通信方式
GPU 卡间互连带宽，指的是不同卡之间互连通信速度。单机多卡内存和 GPU、GPU 和 GPU 之间互联可通过 PCIE、NVLink、NVSwitch； 多机多卡 GPU 之间（不同主机）、CPU 与 GPU 之间互联可通过 GPUDirect RDMA、IB/万兆以太网 + TCP/IP。
1.1，PCIE
PCI-Express(peripheral component interconnect express)是一种高速串行计算机扩展总线标准，它原来的名称为 “3GIO”，是由英特尔在 2001 年提出的，旨在替代旧的 PCI，PCI-X 和 AGP 总线标准。PCIe 属于高速串行点对点双通道高带宽传输，所连接的设备分配独享通道带宽，不共享总线带宽。
1.2，NVLINK
1，NVLink 1.0
其中 NVLink 是 NVIDIA 2016 年推出的一种高速、直接的 GPU 到 GPU 互联技术，避免了数据通过 PCI Express 总线传输带来的瓶颈问题。单条 nvlink 是一种双工双路信道，其通过组合 32 条配线，从而在每个方向上可以产生 8 对不同的配对（$2bi * 8pair * 2wire = 32wire$），第一版的实现被称为 nvlink 1.0，与 P100 GPU一同发布。
一块 P100 上，集成了 4 条 NVLink 链路。每条链路具备双向共 40GB/s 的带宽，单个芯片可高达 160GB/s 的双向互连带宽。
当我们说 NVLink 的双向带宽为 300 GB/s 时，这通常是指每个 NVLink 链路的总带宽（双向数据传输速率），而不是单个方向的带宽。比如，300 GB/s 的双向带宽是指 NVLink 在两个方向上的总带宽，另外，NVLink 链路是可以同时支持向前和向后的数据传输。
要理解双向带宽这个概念，可以想象一下高速公路。双向带宽就像是一个双向四车道的高速公路，每条车道都可以同时容纳车辆从两个方向行驶。在这个比喻中，车辆就是数据，而车道的宽度和数量决定了数据传输的容量。
2，NVLink2.0
NVLink2.0 与 V100 一同而来，NVLink2.0 提升了信号的传输率，从 20Gb/s 到了 25Gb/s ，使得每个连接通道达到 50G 的双向带宽，同时 NVLink 链数支持多达 6 路。链路数量增加、链路速度提升，这些举措让 V100 的总带宽从 p100 的 $160GB/s$ 提升到了 $300GB/s$（50*6=300）。
3，NVLink3.0
NVLink3.0 随着 Ampere 架构（A100 卡）一起发布。NVLink3.0 每条链路在每个方向上使用 $4$ 对差分信号线（4 条通道），单条链路在每个方向上提供 25GB/s 的带宽，同时链路总数增加到 12 条，而 A100 的双向互连带宽 $ = 25\times 2\times 12 = 600 GB/sec$。
4，NVLink 发展史
NVLink 目前已经发展到第四代（H100 ），性能对比如下表所示。
| 列名 | 第一代 | 第二代 | 第三代 | 第四代 |
|---|---|---|---|---|
| 总 nvlink 带宽(双向带宽) | 160 GB/s | 300 GB/s | 600 GB/s | 900 GB/s |
| 每个 GPU 的最大链路数 | 4 | 6 | 12 | 18 |
| 支持的 nvidia 架构 | Pascal | Volta™ | Ampere | Hopper |
pcie3.0 带宽 32gb/s，pcie4.0 带宽 64gb/s
1.3，NVSwitch
GPU 之间互联通信的技术发展：PCIE—>NVLink—>NVSwitch。在 nvidia 推出 NVLink 之前，为了获得更多的强力计算节点，多个 GPU 通过 PCIe Switch 直接与 CPU 相连。
即 NVSwitch 是 NVLINK 通信技术的升级版。对于配备了 NVLINK3.0 的 A100 ，GPU 到 GPU 的互连速度最多为 600 GB/s，但如果是配备 NVSwitch 的 8 卡 A100，其 Total Aggregate Bandwidth 最多为 4.8 TB/s。
1.4，NVLINK 和 NVSwitch
第四代 NVIDIA® NVLink® 技术可为多 GPU 系统配置提供高于以往 1.5 倍的带宽，以及增强的可扩展性。单个 NVIDIA H100 Tensor Core GPU 支持多达 18 个 NVLink 连接，总带宽为 900 GB/s，是 PCIe 5.0 带宽的 7 倍。NVIDIA DGX™ H100 等服务器可利用这项技术来提高可扩展性，进而实现超快速的深度学习训练。
1，将 GPU 与 NVIDIA NVSwitch 完全连接：
HGX H100 所使用的第三代 NVIDIA NVSwitch™ 技术是基于 NVLink 的高级通信能力构建，可为计算密集型工作负载提供更高带宽和更低延迟。为了支持高速集合运算，每个 NVSwitch 都有 64 个 NVLink 端口，并配有 NVIDIA SHARP™ 引擎，可用于网络内归约和组播加速。
2，NVLink 与 NVSwitch 如何协同工作：
NVSwitch 可连接多个 NVLink，在单节点内和节点间实现以 NVLink 能够达到的最高速度进行多对多 GPU 通信。NVSwitch 使 NVIDIA DGX H100 系统中的 8 个 GPU 能够在一个具有全带宽连接的集群中协同工作，按照官方说法，GPU 显存和通信带宽可等同于所有 GPU 对应数据相加。
3，纵向扩展以训练万亿参数模型:
借助 NVSwitch，NVLink 连接可在节点间扩展，以创建无缝、高带宽的多节点 GPU 集群，从而有效地形成数据中心大小的 GPU。通过在服务器外部添加第二层 NVSwitch，NVLink 网络可以连接多达 256 个 GPU，并提供 57.6 TB/s 的惊人多对多带宽，从而快速完成大型 AI 作业。
4，NVLINK 和 NVSwitch 规格对比。
二，单机多卡的 NVLINK 互联拓扑结构
2.1，V100 拓扑互联结构
下图是 HGX-1/DGX-1 使用的 8 个 V100 的混合立方网格拓扑结构，混合立方-网格拓扑结构（见下图）可以被视为一个立方体，其顶点是 GPU，并且通过 NVLink 连接了所有 $12$ 条边（一些边有两个 NVLink 连接），其中两个六面体的对角线也连接在一起。该拓扑结构还可以被视为三个交织的单 NVLink 连接环。
参考资料 NVIDIA DGX-1 With Tesla V100 System Architectur。
上图可以看到虽然 V100 理论上支持 6 个 NVlink 通道，但是实际上因为无法做到全连接，所以 2 个 GPU 间最多只能有 2 个 NVLink 通道，即任意两个 GPU 的双向互连带宽只有 $100GB/s$。而 GPU 与 CPU 间通信仍然使用 PCIe 总线。CPU 间通信使用 QPI 总线。这个拓扑虽然有一定局限性，但依然大幅提升了同一 CPU Node 和跨 CPU Node 的 GPU 间通信带宽。
立方体网格拓扑为多种集体通信原语（broadcast, gather, all-reduce, and all-gather）提供了所有 8-GPU NVLink 拓扑中最高的带宽。
DGX-1 NVLink 混合立方体网格拓扑可被视为单个 NVLink 连接的三个交织双向环，此处以灰色、浅绿色和深绿色显示。用于深度学习的 GPU 间传输是使用这三个不同的双向环执行的。 每个环连接所有八个 GPU，并且它们一起在两个方向上使用每个 Volta GPU 的所有六个链路。 通过这种方法，可以以超过 130 GB/s 的速度执行缩减和广播操作，而前几代硬件上使用 PCIe 的速度为 10 GB/s。
2.2，A100 拓扑互联结构
英伟达发布了两个 HGX A100 平台来帮助推进 AI 和 HPC：
- HGX A100 8-GPU 与 NVSwitch 连接
- HGX A100 4-GPU 通过 NVLink 连接
2.2.1， HGX A100 8-GPU 与 NVSwitch 连接-最快的解决方案
HGX A100 8-GPU 基板是 HGX A100 服务器平台的关键构建模块。 图 1 显示了托管八个 Tensor Core GPU 和六个 NVSwitch 节点的基板。 每个 A100 GPU 都有 12 个 NVLink 端口，每个 NVSwitch 节点都是一个完全无阻塞的 NVLink switch，可连接到所有八个 A100 GPU。
这种完全连接的网状拓扑结构使得任何 A100 都能够以 600 GB/s 的完整 NVLink3.0 速度与任何其他 A100 GPU 通信，这是最快 PCIe Gen4 x16 总线带宽的 10 倍。 两个底板还可以使用 NVSwitch 至 NVLink 进行背对背连接，从而实现 16 个 A100 GPU 的完全连接。
图 1. HGX A100 8-GPU 基板的逻辑图。图 2.HGX A100 8-GPU 物理视图。
图 3 HGX A100 8-GPU 系统拓结构图。
NVIDIA DGX 与 NVIDIA HGX 有什么区别? 简单理解就是 NVIDIA HGX 是一个计算平台，通过 NVLink 和 NVSwitch 将多个 GPU 串连起来，提供强大的 AI 运算能力。NVIDIA DGX 是 AI 超级计算机。硬件方面包含：GPU、CPU、内存、硬盘、散热系统、软件、操作系统等等，也就是说，除了显示器、键盘、鼠标，它全都有。即 HGX 是一个计算模组，DGX 是一个完整的主机。
2.2.2，HGX A100 4-GPU 与 NVLink 连接以实现通用加速
GPU 基板上的四个 A100 GPU 只通过 4 条 NVLink 链路两两连接，没有实现全连接，所以两张 A100 卡的双向互连带宽为 $50 \times 4 = 200GB/s$，比最快的 PCIe Gen4 x16 总线快 3 倍以上。
每个 A100 与其他 A100 的 NVLink 端口只有 4 个。
图 4. 系统架构示例，其中 HGX A100 4-GPU 基板可实现简单高效的设计，最大限度地减少系统 BOM 并降低系统功耗。图 5.HGX A100 4-GPU 物理视图。
组建 HGX A100 4-GPU 服务器平台时，为实现最高效的加速，官方推荐考虑以下系统设计要点：
- 如果工作负载不需要额外的CPU容量，可以使用单个高核心数的 CPU。这样可以降低系统 BOM 成本、功耗并简化调度。
- 释放 PCIe 交换机！直接从 CPU 连接到 A100 GPU，以节省系统 BOM 成本和功耗。
- 配备一到两个 200-Gb/s NIC 和 NVMe，以覆盖各种用例。Mellanox ConnectX-6 200Gb/s NIC 是最佳选择。
- 采用 GPUDirect Storage 技术，可降低读/写延迟、降低CPU开销，并实现更高的性能。
2.3，A40 拓扑互联结构
NVIDIA NVLink 是一种高速点对点对等传输连接，其中一个 GPU 可以向另一个 GPU 传输数据并从另一个 GPU 接收数据。 NVIDIA A40 卡只支持与单个相邻 A40 卡进行 NVLink 桥接连接。
如 8 卡 A40 机器，其简单拓扑图如下所示。其中NVIDIA® NVLink® 112.5 GB/s (bidirectional)3 PCIe Gen4: 64GB/s。
2.4，如何查看 GPU 的拓扑结构
用 nvidia-smi topo -m 查看集群（V100 显卡） 的 GPU 拓扑结构，对应的就是 HGX-1/DGX-1 使用的 8 个 V100 的混合立方网格拓扑结构。示例如下：
srun_llm nvidia-smi topo -m
phoenix-srun: job 1558501 queued and waiting for resources
phoenix-srun: job 1558501 has been allocated resources
phoenix-srun: Job 1558501 scheduled successfully!
Current QUOTA_TYPE is [reserved], which means the job has occupied quota in RESERVED_TOTAL under your partition.
Current PHX_PRIORITY is normal
GPU0 GPU1 GPU2 GPU3 GPU4 GPU5 GPU6 GPU7 mlx5_0 mlx5_1 CPU Affinity NUMA Affinity
GPU0 X NV1 NV2 NV1 SYS SYS SYS NV2 NODE SYS 0-11,24-35 0
GPU1 NV1 X NV1 NV2 SYS SYS NV2 SYS NODE SYS 0-11,24-35 0
GPU2 NV2 NV1 X NV2 SYS NV1 SYS SYS PIX SYS 0-11,24-35 0
GPU3 NV1 NV2 NV2 X NV1 SYS SYS SYS PIX SYS 0-11,24-35 0
GPU4 SYS SYS SYS NV1 X NV2 NV2 NV1 SYS NODE 12-23,36-47 1
GPU5 SYS SYS NV1 SYS NV2 X NV1 NV2 SYS NODE 12-23,36-47 1
GPU6 SYS NV2 SYS SYS NV2 NV1 X NV1 SYS PIX 12-23,36-47 1
GPU7 NV2 SYS SYS SYS NV1 NV2 NV1 X SYS PIX 12-23,36-47 1
mlx5_0 NODE NODE PIX PIX SYS SYS SYS SYS X SYS
mlx5_1 SYS SYS SYS SYS NODE NODE PIX PIX SYS X
Legend:
X = Self
SYS = Connection traversing PCIe as well as the SMP interconnect between NUMA nodes (e.g., QPI/UPI)
NODE = Connection traversing PCIe as well as the interconnect between PCIe Host Bridges within a NUMA node
PHB = Connection traversing PCIe as well as a PCIe Host Bridge (typically the CPU)
PXB = Connection traversing multiple PCIe bridges (without traversing the PCIe Host Bridge)
PIX = Connection traversing at most a single PCIe bridge
NV# = Connection traversing a bonded set of # NVLinks
以及 8张 T4 卡机器的 GPU 拓扑结构:
从上图可以看出，英伟达给出了 6 中 GPU 卡的物理通信方式，下面我们可以结果上面的 PCIe 物理结构图来了解这些通信方式：
SYS: 通过 QPI（PCIe + QPI总线）跨 NUMA node 间 GPU 通信，相当于上上图中的 GPU1 到 GPU5；NODE: 单个 NUMA node 内经过Host Bridge PCIe总线通信（一个NUMA node上有多个 CPU 芯片）,没遇到过这种情况，就不举例子了；PHB: 经过 Host Bridge（Root complex中）的 PCIe 总线通信，同一 Root complex 下多个 PCIe 总线，相当于上上图中的 GPU1 到 GPU3；PXB: 跨越多个 PCIe Bridge (switch)，但没有经过 Host Bridge PCIe 总线，相当于上上图中的 GPU3 到 GPU4；PIX: 经过一个 PCIe Bridge (switch) 通信，即挂载在同一个PCIe Bridge上的GPU卡之间通信，相当于上上图中的 GPU1 到 GPU2；NV#: 使用 NVLink 通信（后面会介绍）；
描述中所指的 Host Bridge 就是 Host 主桥，是连接处理器和 PCI 总线的一个设备器件，用来隔离处理器的存储器域与 PCI 总线域的特殊桥片，管理PCI总线域，集成在 Root Complex 中，此处可以认为就是图中的 Root Complex。
从上面的例子可以直观地看出，两个 GPU 卡的物理距离越近（如 GPU1 到 GPU2），则通信效率越高，距离越远效率越低，此处的效率一般体现在通信时延上。几种 PCIE 模式通信速度的对比。
2.5，SXM 和 PCIE 模组连接方式的区别
- SXM 模组的 GPU，多 GPU 的连接方式一般有 NVLINK 或者 NVLINK + NVSwitch。
- PCIE 插卡形式的 GPU，如果是 A100/A40，最多支持两两 GPU 通过 NVLINK 互联，无法同时支持 8 个 GPU NVLINK互联。
三，GPU 带宽
GPU 的内存（显存）带宽决定了它将数据从内存 (vRAM) 移动到计算核心的速度。显存带宽如果太小，就会导致 gpu 和计算核心（cuda/tensor core）处于等待显存返回数据的过程中。
3.1，系统内存与设备内存

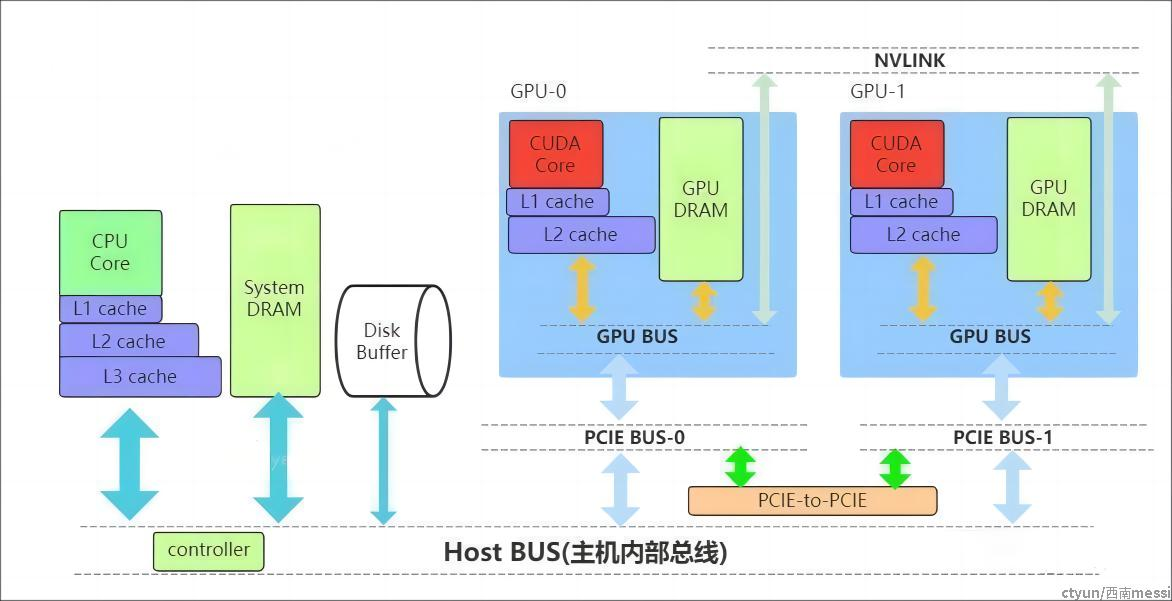

下图是一个简化的系统内存与设备内存架构示意图（来源）：
内存数据传输通道划分：
PCIE BUS：PCIE标准的数据通道，数据就是通过该通道从显卡到达主机；BUS： 总线。计算机内部各个存储之间交互数据的通道；PCIE-to-PCIE：显卡之间通过PCIE直接传输数据；NVLINK：英伟达显卡之间的一种专用的数据传输通道，由 NVIDIA 公司推出。
3.2，带宽对 LLM 性能的影响
- GPU 显存带宽: 影响模型加载和算子计算速度。GPU 显存带宽越高，GPU 计算核心能够更快获得数据，从而提高矩阵乘法等操作的速度。
- GPU 卡间互联带宽: 指的是不同 gpu 卡之间互联通信速度，英伟达提供了两种通信接口 PCIE 和 NVLINK，GPU 互联速度严重影响大模型使用张量并行后的模型推理 Latency ，进而影响 llm 服务的最大并发量。
