kv-cache 原理及优化概述

Categories: Transformer

一 kv cache 原理

背景：生成式模型的推理过程很有特点，推理生成 tokens 的过程是迭代式的。简单来说就是，用户给一个输入文本，模型会输出一个回答（长度为 $N$），但该过程中实际执行了 $N$ 次模型前向传播过程。即 GPT 类模型一次推理只输出一个 token，当前轮输出的 token 与之前输入 tokens 拼接，并作为下一轮的输入 tokens，反复多次直到遇到终止符 EOS 或生成的 token 数目达到设置的 max_new_token 才会停止。用代码描述就是如下所示:

import torch
from transformers import GPT2LMHeadModel, GPT2Tokenizer

model = GPT2LMHeadModel.from_pretrained("/WORK/Test/gpt", torchscript=True).eval()

# tokenizer
tokenizer = GPT2Tokenizer.from_pretrained("/WORK/Test/gpt")
in_text = "Lionel Messi is a"
in_tokens = torch.tensor(tokenizer.encode(in_text))

# 定义终止token为句号
token_eos = torch.tensor([tokenizer.encode('.', add_special_tokens=False)[0]])
out_token = None
i = 0

with torch.no_grad():
    while out_token != token_eos:
        logits, _ = model(in_tokens)
        out_token = torch.argmax(logits[-1, :], dim=0, keepdim=True)
        # 将当前轮输出的 token 与之前输入 tokens 拼接，并作为下一轮的输入 tokens
        in_tokens = torch.cat((in_tokens, out_token), 0)
        # 解码当前的 token 序列
        text = tokenizer.decode(in_tokens)
        print(f'step {i} input: {text}', flush=True)
        i += 1

out_text = tokenizer.decode(in_tokens)
print(f' Input: {in_text}')
print(f'Output: {out_text}')

程序输出结果如下所示:

step 0 input: Lionel Messi is a player
step 1 input: Lionel Messi is a player who
step 2 input: Lionel Messi is a player who has
step 3 input: Lionel Messi is a player who has been
step 4 input: Lionel Messi is a player who has been a
step 5 input: Lionel Messi is a player who has been a key
step 6 input: Lionel Messi is a player who has been a key part
step 7 input: Lionel Messi is a player who has been a key part of
step 8 input: Lionel Messi is a player who has been a key part of the
step 9 input: Lionel Messi is a player who has been a key part of the team
step 10 input: Lionel Messi is a player who has been a key part of the team's
step 11 input: Lionel Messi is a player who has been a key part of the team's success
step 12 input: Lionel Messi is a player who has been a key part of the team's success.
step 13 input: Lionel Messi is a player who has been a key part of the team's success.

Input: Lionel Messi is a
Output: Lionel Messi is a player who has been a key part of the team's success.

从代码运行结果可以明显，看出第 $i$ 轮输入数据只比第 $i+1$ 轮输入数据新增了一个 token，其他全部相同！因此第 $i+1$ 轮推理时必然包含了第 $i$ 轮的部分计算。KV Cache 优化的起因就在这里，缓存当前轮可重复利用的计算结果，下一轮计算时直接读取缓存结果，原理很简单，本质就是用空间换时间。

另外，每一层 decode layer 都需要单独缓存 $K$ 和 $V$，因为每层的 attention 运算是独立的，即第 $L$ 层的 $K_L$ 和 $V_L$ 是独立的、与其他层不同的。如果不缓存每一层的 $K$ 和 $V$，在生成下一个 token 时，模型就需要重新计算之前所有 token 的 $K$ 和 $V$，这将导致大量冗余计算，通过缓存，避免了重复计算 $K$ 和 $V$，从而加速了生成过程。

在代码中体现就是 kv_cache 张量是创建在 Attention 类中的，在 __init__ 函数中完成初始化！

class Attention(nn.Module):
    def __init__(self, args: ModelArgs):
        super().__init__()
        self.args = args

        # KV cache 实现, 在 Attention 初始化时，初始化缓存张量以存储键和值, 每一层 decode layer 都会单独缓冲 K 和 V
        self.cache_k = torch.zeros((args.max_batch_size, args.max_seq_len, self.n_kv_heads, self.head_dim), device=args.device)
        self.cache_v = torch.zeros((args.max_batch_size, args.max_seq_len, self.n_kv_heads, self.head_dim), device=args.device)

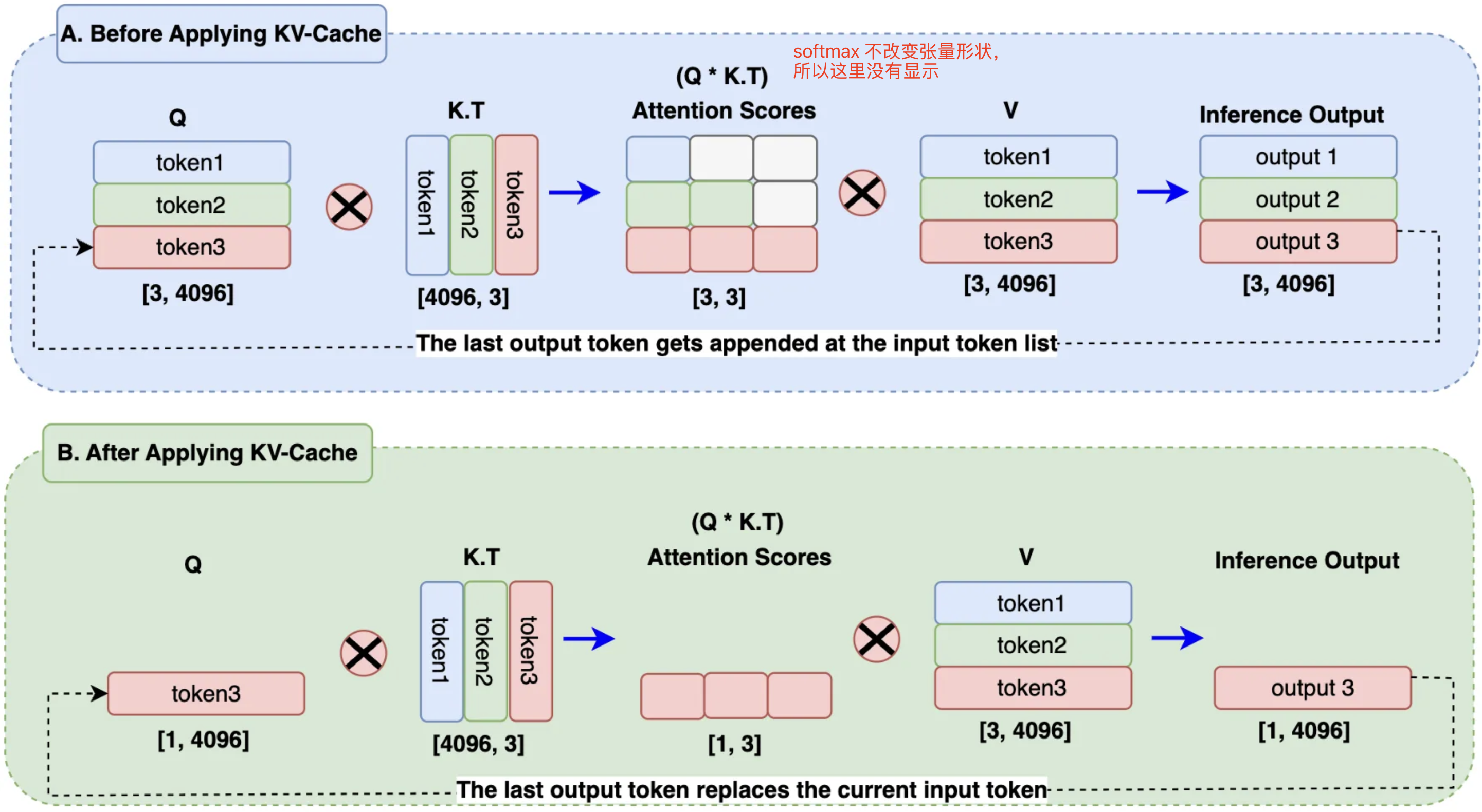

很明显，单论对话的 kv cache 优化是应用在 decode 推理阶段过程中的，下图很好的展示了不使用 kv cache 和使用 kv cache 的区别。

ffn_var

在 B 区块 中，输出 token 替换了查询嵌入中的输入 token，而 KV 缓存则存储之前生成的 token。在计算注意力分数时，只需要使用一个查询 token，再加上键和值缓存中的已有 token 就可以了。这将矩阵乘法从 A 区块 的 3x3 减少到 B 区块 的 1x3，节省了近 66% 的计算量。在处理大规模序列和批量数据时，这将显著降低计算开销。

self-attention 中，单个 token kv 矩阵计算开销为 ${4nh^2}$。

1.1 kv cache 显存占用量计算

假设输入序列的长度为 $s$ ，输出序列的长度为 $o$，decoder layers 数目为 $n$，以 float16 来保存 KV cache，那么 KV cache 的峰值显存占用计算公式为:

\[\text{memory\_kv-cache} = 2*2*nh*b(s+o) = 4nh*b(s+o)\]

上式，第一个 2 表示 K/V cache，第二个 2表示 float16 占 2 个 bytes。每个 token 的 kv 缓冲大小 $ = 4nh$，单位为字节 byte。

二 prefill 和 decode 阶段的 kv 计算

一个典型的自回归模型的生成式推理过程包含了两个阶段：

  1. 预填充阶段（prefill phase）：输入一个 prompt 序列，为每个 transformer 层生成 key cache 和 value cache（KV cache）。这个阶段可以充分利用并行计算的优势。
  2. 解码阶段（decoding phase）：使用并更新 KV cache，一个接一个地生成词（无并行性），当前生成的词依赖于之前已经生成的词。该阶段的推理计算分两部分：更新 KV cache 和计算 decoder layers 的输出。

这两个阶段的差别在于 $Q$ 的维度不同。在 prefill 阶段时，用户输入的所有 token 都需要参与运算，所以此时 $Q$ 的形状为 $[b, s, h]$。在第 decode 阶段时，只有新生成的 token 作为第二次迭代过程的输入，所以此时 $Q$ 的维度为 $[b, 1, h]$，即只有新 token 作为 Q。

在预填充阶段，多头注意力（MHA）模块生成 KV 键值对并存储在 KV 缓存中。设输入到 Transformer 层的输入为 $X_{pre}\in \mathbb{R}^{s\times h}$，其中 $h$ 是隐藏维度，$s$ 是提示词 token 序列的长度。MHA 模块的 $4$ 个线性层权重用 $W_q$，$W_k$，$W_v$ 和 $W_o$ 表示。查询、键和值（Q、K、V）的计算过程如下：

\[\text{Query}: Q_{pre}=X_{pre} * W_{q} \\ \text{Key}: K_{pre}=X_{pre} * W_{k} \\ \text{Value}: V_{pre}=X_{pre} * W_{v}\]

生成的 $K_{pre}$ 和 $V_{pre}$ 被存储在 KV 缓存中，每个 transformer layer 都独立的存储 KV 键值对。其余的 MHA 计算如下：

\[O_{pre }=\text{softmax}(\frac{Q_{pre } * K_{pre }^{T}}{\sqrt{d_k}}) * V_{pre } * W_{o}+X_{pre }\]

$d_k = h/n_{heads}$。

MHA 的输出 $O_{pre }\in \mathbb{R}^{s\times h}$ 将传递到 MLP。MLP 的输出作为下一层 Transformer 层的输入。

解码阶段是 LLM 推理的关键部分。在这一阶段，模型使用预填充阶段生成的 KV 缓存，同时逐步添加新信息。目标是逐步迭代的生成新 token，每个新 token 的生成都会参考之前生成的 token。

在解码阶段，MHA 加载先前存储的 KV 缓存 $K_{cache}$ 和 $V_{cache}$。输入为 $X_{dec}\in \mathbb{R}^{1\times h}$。新的键值对被计算并拼接到现有缓存：

\[\text{Query}: Q_{dec}=X_{dec}*W_{q} \\ \text{Key}: K_{cat }=[K_{cache }, X_{dec } * W_{k}] \\ \text{Value}: V_{cat }=[V_{cache }, X_{dec } * W_{v}]\]

新计算的 $X_{dec}\cdot W_{k}$ 和 $X_{dec}\cdot W_{v}$ 紧接着被拼接到 $KV$ 缓存得到新的 $K_{cat}$、$V_{cat}$ 向量。MHA 中的剩下的计算如下进行：

\[O_{dec}=\text{softmax}(\frac{Q_{dec}\cdot K_{cat}^{T}}{\sqrt{d_k}}) * V_{cat } * W_{o}+X_{dec}\]

其中 MHA 的输出 $O_{dec}\in \mathbb{R}^{1\times h}$ 被传递到 MLP。最后一个 Transformer 层的输出被发送到最终的预测层，以预测下一个 token。

decode_kv_concat

2.1 kv cache 节省了多少计算量

设隐藏层维度大小为 $h$，上下文长度为 $s$，分析每个时间步的计算量，不使用 kv cache 的情况下 attention 总计算量为 $O(s^2h)$，使用后的总计算量近似为 $Osh$。计算量节省比率如下：

\[\text{节省比率} = \frac{O(s^2 h) - O(sh)}{O(sh)} = 1 - \frac{1}{s}\]

当 $s$ 较大时，$\frac{1}{s}$ 接近于 0，节省比率接近于 100%！

换种说法，计算复杂度从 $O(s^2 h)$ 降低到 $O(sh)$，即使用 kv cache 可节省约 $s$ 倍的计算量，输出 tokens 数越多，计算量节省越可观。

三 kv cache 实现代码

kv cache 优化的实现代码是在 Attention 类中，逻辑比较简单分为两个过程：保存上一轮计算的 key 和 vale 拼接到 cache_k 和 cache_v 中，将拼接后的 kv 张量作为新的 kv 用于 self-attention 计算。核心代码如下所示：

# 部分无关代码做了省略
class Attention(nn.Module):
    def __init__(self, args: ModelArgs):
        super().__init__()
        self.args = args

        # KV cache 实现, 在 Attention 初始化时，初始化缓存张量以存储键和值, 每一层 decode layer 都会单独缓冲 K 和 V
        self.cache_k = torch.zeros((args.max_batch_size, args.max_seq_len, self.n_kv_heads, self.head_dim), device=args.device)
        self.cache_v = torch.zeros((args.max_batch_size, args.max_seq_len, self.n_kv_heads, self.head_dim), device=args.device)
    def forward(self, x: torch.Tensor, start_pos, inference):
        bsz, seq_len, _ = x.shape
        # 这里没有用 concat，通过索引存取 kv 相对更快，start_pos 是这轮 decode 起点，decode 阶段 seq_len 实际是等于 1
        # Store Keys and Values token embedding into their respective cache [KV Cache Implementation]
        self.cache_k[:bsz, start_pos:start_pos + seq_len] = xk
        self.cache_v[:bsz, start_pos:start_pos + seq_len] = xv

        # Assign all the previous tokens embeddings upto current tokens position to Keys and Values variable for Attention Calculation
        keys = self.cache_k[:bsz, :start_pos + seq_len]
        values = self.cache_v[:bsz, :start_pos + seq_len]

还有一种比较直观的实现方法是 transformers 库代中 modeling_gpt2.py 的实现，逻辑实现在 GPT2Attention 中，精简版代码如下所示:

class GPT2Attention(nn.Module):
    #省略了其他函数和 forward 的其他参数
    def forward( self,layer_past: Optional[Tuple[torch.Tensor]], ) -> Tuple[Union[torch.Tensor, Tuple[torch.Tensor]], ...]:
    query = self._split_heads(query, self.num_heads, self.head_dim)
    key = self._split_heads(key, self.num_heads, self.head_dim)
    value = self._split_heads(value, self.num_heads, self.head_dim)

    if layer_past is not None:
        past_key, past_value = layer_past
        key = torch.cat((past_key, key), dim=-2)
        value = torch.cat((past_value, value), dim=-2)

    attn_output, _ = self._attn(query, key, value, attention_mask, head_mask)

四 kv cache 技术的进一步优化

目前的 KV Cache 至少有两个问题：

  1. 解码阶段 Attention 的计算从计算密集型变成访存密集型了，其 GPU 利用率不到 1%，换句话说 GPU 算力在解码阶段不是瓶颈了，要想加速解码，要么从访存方面下手，要么优化现有 Attention 的计算方法，这个就是Flash-Decoding的工作。
  2. KV Cache 随着序列长度增加会越来越大，直至不可接受，典型的就是多论对话场景。

4.1 kv cache 计算优化-FlashDecoding

decoding 阶段的 attention 运算当中，有一个特点是输入 q 的长度是 1，而 k 和 v 的长度是可变的。这是 Decoding Attention 的限制，在这种限制下，是可以做一些特定的优化，如 FlashDecoding。

decoding_attention

FlashDecoding 是针对 decoding 阶段上的 kv cache 在计算上的优化。Flash-Decoding 在前作对 batch size 和 query length 并行的基础上增加了一个新的并行化维度：keys/values 的序列长度，代价是最后一个小的归约步骤。

flashattention_kv

Flash-Decoding 的工作流程分为三个步骤：

  1. 首先，将键/值拆分成更小的块。
  2. 然后，使用 FlashAttention 并行计算查询与每个拆分块的注意力值，同时为每行和每个块记录一个额外的标量：注意力值的 log-sum-exp。
  3. 最后，通过对所有拆分块进行归约，结合 log-sum-exp 调整各个块的贡献，计算出最终的结果。

4.2 kv cache 访存优化-GQA、StreamingLLM

1，MQA/GQA 优化：

常见的技术手段有 MQA/GQA，详细原理参考我的另一篇文章，MQA 和 GQA 有个局限是都需要模型在训练阶段就这么设定，如果模型已经训练好了，将KV Cache 强行换成这俩方法，效果将会变得不可用。

2，StreamingLLM：

StreamingLLM 的出发点是想让大模型支持极限情况的多论对话可以无限输出，达到 “Streaming”，这里首要需要解决的问题就是模型本身支持的上下文长度有限且当 KV cache 显存占用随长度增长，也不可能无限。StreamingLLM 给出的方法是一种间接思路，即丢弃一些 KV cache。

插句题外话，StreamingLLM、和经典量化论文 SmoothQuant、AWQ 的一作都有华人 Guangxuan Xiao *。

StreamingLLM 之前做法是 window attention，即只保留和当前 token 距离相近的 token。这个直观上好理解，解码下一个 token 是临近 token 影响得比较大，距离远的 token 则影响小。

StreamingLLM 作者在包含 20K 个 token 的文本上，做了不同 LLM 的语言建模困惑度测试，发现了一些趋势：

  1. 当输入长度超出预训练的注意力窗口大小时，密集注意力效果开始失效。
  2. 当输入长度超过缓存容量（即初始 tokens 被逐出）时，窗口注意力性能下降。
  3. 而 StreamingLLM 表现出稳定的性能，其困惑度几乎与重新计算的滑动窗口基线相当。
StreamingLLM_figure3

作者进一步发现，window attention 只要加上开头的几个 token 比如 4 个，再操作一下位置编码，模型输出的PPL 就不会爆了，输出到 20k 长度都很平稳。文中将这种现象叫做 Attention Sink。就好像文本的注意力被“沉溺”到了开头的位置。

由此，作者提出了 StreamingLLM ，这是一种能在不做模型微调的情况下恢复窗口注意力困惑度的简单方法。具体来说，除了当前的滑动窗口 tokens，还在注意力计算中重新引入了一些起始 tokens 的 KV。

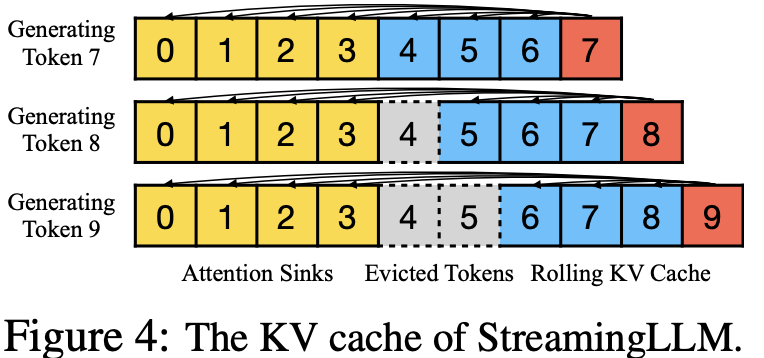

如图 4 所示，StreamingLLM 的 KV 缓存可以概念上分为两部分：

  1. 注意力锚点（前四个 token）用于稳定注意力计算；
  2. 滑动 KV 缓存保存最新的 tokens，这对语言建模非常重要。

总结一下 StreamingLLM 算法原理就是，基于 StreamingLLM 算法后 Attention 中的 kv cache 实际上变成了 Attention Sinks 和 Rolling KV Cache 的拼接，形式如 [Rolling KV Cache, Rolling KV Cache]，另外，在确定相对距离并向 tokens 添加位置信息时，StreamingLLM 关注缓存中的位置，而不是原始文本中的位置。这种新的操作位置编码的方式对 StreamingLLM 的性能至关重要！

StreamingLLM_kv_cache

举个例子，如果当前缓存（见图 4）包含 tokens 为 [0, 1, 2, 3, 6, 7, 8]，并正在解码第 9 个 token，则所分配的位置是当前缓存 tokens 的位置信息 [0, 1, 2, 3, 4, 5, 6, 7]，而不是原始文本中的位置 [0, 1, 2, 3, 6, 7, 8, 9]。这个当前缓存 tokens 的位置信息的概念不太好理解，再举个直观例子，如果当前缓冲 tokens 有 100 个，则位置信息变为 [0,1,2,3,..,99]。代码实现如下所示：

def apply_rotary_pos_emb_single(x, cos, sin, position_ids):
    # The first two dimensions of cos and sin are always 1, so we can `squeeze` them.
    cos = cos.squeeze(1).squeeze(0)  # [seq_len, dim]
    sin = sin.squeeze(1).squeeze(0)  # [seq_len, dim]
    cos = cos[position_ids].unsqueeze(1)  # [bs, 1, seq_len, dim]
    sin = sin[position_ids].unsqueeze(1)  # [bs, 1, seq_len, dim]
    x_embed = (x * cos) + (rotate_half(x) * sin)
    return x_embed

def llama_pos_shift_attention_forward():
    ############省略了非相关代码和函数参数###################
	### rotary_emb 是原始的 rope 函数, 实现在 https://github.com/huggingface/transformers/blob/main/src/transformers/models/llama/modeling_llama.py#L204
	cos, sin = self.rotary_emb(value_states, seq_len=kv_seq_len)
    ### Shift Pos: key pos is the pos in cache
    key_position_ids = torch.arange(kv_seq_len, device=position_ids.device).unsqueeze(0)
    key_states = apply_rotary_pos_emb_single(key_states, cos, sin, key_position_ids)

StreamingLLM 设计非常灵活，能够无缝集成到任何使用相对位置编码的自回归语言模型中，比如 RoPE (Su 等，2021) 和 ALiBi (Press 等，2022)。对于 RoPE 编码，会在应用旋转变换之前缓存 tokens 的键，然后在每次解码时对滚动缓存中的键进行位置变换。而与 ALiBi 的集成更为简单，直接将连续线性偏差应用于注意力得分，而不是跳跃式偏差。

StreamingLLM 的官方实现仓库地址在这里。

StreamingLLM 的缺点是过程太过暴力，没有识别出重要性 tokens，直接按照位置把中间的 token 都丢掉了，如果中间的 tokens 是重要的会造成精度问题。
